СВА МВ кабл са изолацијом од КСЛПЕ ПВЦ-а

Можете одабрати Беида Гроуп као свог произвођача и добављача СВА МВ кабла са изолацијом од КСЛПЕ ПВЦ-а. Због своје оклопне заштите од челичне жице, кабл поседује основне предности јаке затезне чврстоће и добре отпорности на спољне механичке силе. Погодни су за сценарије који захтевају затезну чврстоћу, као што су високе висине пада и вертикалне инсталације. Ови каблови су применљиви за пренос енергије у преносним и дистрибутивним мрежама или индустријским инсталацијама.

Пошаљи упит

Опис производа

Беида Гроуп има преко 30 година искуства у понуди СВА МВ кабла са изолацијом од КСЛПЕ ПВЦ-а, ми можемо бити ваш произвођач и добављач, нудећи прилагођене услуге.

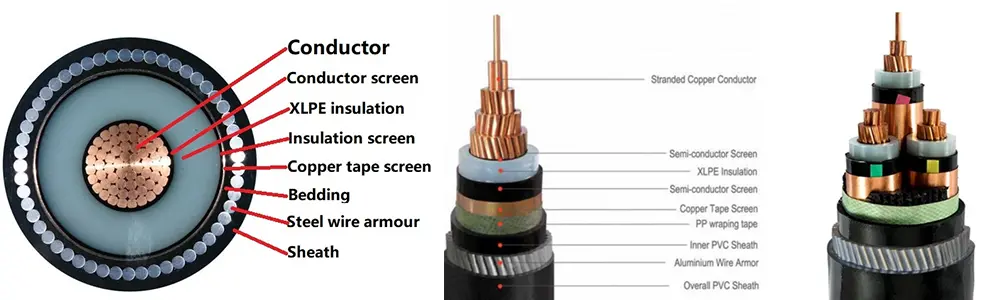

Структура производа

Xlpe Insulated Pvc Sheathed Swa Mv Cable

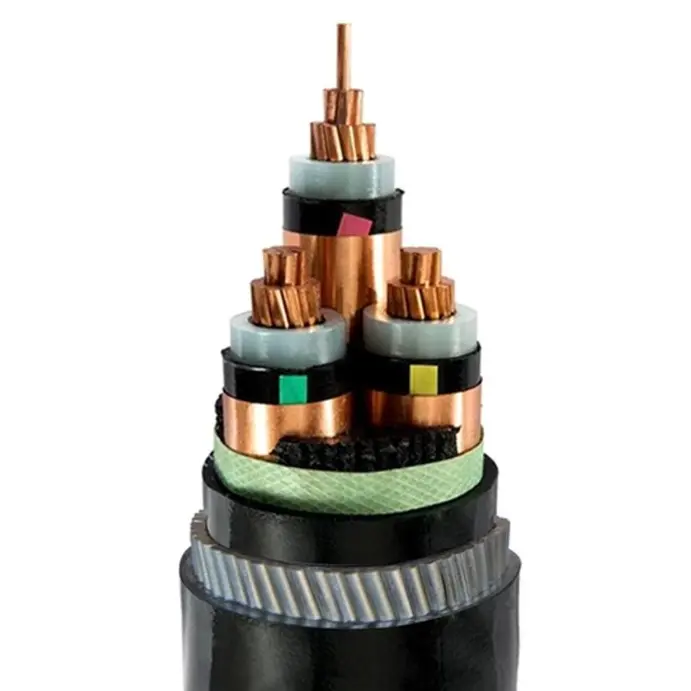

СВА МВ кабл са изолацијом од КСЛПЕ ПВЦ се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ траке за омотавање челичних жица оклопа и ПВЦ омотача.

Проводник: бакарни или алуминијумски проводник, округли или обликовани, класа 2 према ИЕЦ 60228

и ГБ/Т 3956-2008.

Изолација: Изолација од умреженог полиетилена, дебљина изолације, својства материјала морају бити према ИЕЦ 60502-2 и ГБ/Т 12706.2, ГБ/Т 12706.3.

Заштита проводника: Заштита проводника треба да се састоји од екструдираног полупроводничког неметалног материјала, који треба да буде чврсто везан за изолацију.

Изолациона заштита: Изолациона заштита треба да се састоји од комбинације неметалног полупроводног слоја и металног слоја. Свако изоловано жичано језгро треба директно екструдирати са неметалним полупроводљивим слојем који је чврсто везан за језгро изоловане жице или се може ољуштити. Затим, метални заштитни слој треба да се преклопи и умота око неметалног полупроводног слоја и треба да буде у складу са одредбама ИЕЦ 60502-2, ГБ/Т 12706.2 и ГБ/Т 12706.3. Унутрашње облоге: Унутрашње облоге ће бити екструдиране. Материјали морају бити прикладни за радну температуру кабла и компатибилни са изолационим материјалом.

Оклоп челичних жица: У вишежилним кабловима, оклоп се поставља на унутрашњу облогу која испуњава челичне жице. Једножилни каблови за употребу на наизменичном струју. системи ће се састојати од немагнетних челичних жица.

Спољни омотач: ПВЦ плашт, дебљина омотача, својства материјала морају бити у складу са ИЕЦ 60502.2 и ГБ/Т 12706.

Кабл отпоран на ватру: Користи се спољни омотач ПВЦ материјала отпорног на пламен. Класе отпорне на ватру могу се класификовати у три категорије: група А, Б и Ц.

Параметар перформанси

Називни напон: 3,6/6 кВ до 18/30 кВ；26/35 кВ

Тестни напон: Тестни напон фреквенције напајања треба да буде 3,5У0, а тест треба да траје 5 минута без икаквог квара.

називни напон У0/У	максимални напон Ум	испитни напон КВ
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Максимална радна температура проводника: 90 ºЦ

Температура кратког споја: +250 ºЦ

дебљина изолације:

називни напон У0/У	дебљина изолације:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Поређење између оклопљених челичном жицом (ИЈВ32, ЦУ/КСЛПЕ/ПВЦ/СВА/ПВЦ) и оклопљених челичном траком (ИЈВ22, ЦУ/КСЛПЕ/ПВЦ/СТА/ПВЦ) средњенапонских каблова за напајање

пројекат	Оклоп од фине челичне жице	Двоструки оклоп од челичне траке (омотавање зазора)	суштинска разлика
Основна механичка својства	Изузетна затезна чврстоћа, умерена чврстоћа на притисак и добра флексибилност	Висока чврстоћа на притисак, ниска затезна чврстоћа и просечне перформансе савијања	Оклопљени енергетски каблови од челичне жице имају високу затезну чврстоћу; Оклопљени енергетски каблови од челичне траке имају одличну чврстоћу на притисак
начин полагања	Вертикални, високи пад, под водом, изнад главе, велики распон	Директно закопавање, цевовод, тунел (окружење ниског затезања)
фокус заштите	Отпоран је на затезна оштећења и ударце, има добру отпорност на влагу и корозију	Отпоран на јак притисак, бушење оштрим предметима и уједање глодара	ИЈВ32 је погодан за динамичка оптерећења, док је ИЈВ22 погодан за статичка оптерећења
Процес и цена	Процес оклопа од фине челичне жице је сложен, цена материјала је висока, а укупна цена је још већа	Технологија оклопа челичне траке је зрела и релативно ниска цена	Када је буџет ограничен и нема потражње за затезањем, предност је ИЈВ22
радијус савијања	Релативно мањи (због добре флексибилности нити челичне жице)	Релативно већи (омотавање челичном траком је склоно савијању)	ИЈВ32 је прилагодљивији за полагање у скученим просторима

Предлози за избор:

1. Ако сценарио првенствено укључује издржавање притиска (као што је директно закопавање, подземни комунални тунели), а не постоји значајна сила затезања или висока висина пада, препоручује се оклоп од челичне траке (ИЈВ22, ЦУ/КСЛПЕ/ПВЦ/СТА/ПВЦ) због његове веће исплативости.

2. Ако је укључено вертикално полагање, велики распон, подводна или велика висина пада, а аксијалну затезну силу треба издржати, треба дати предност оклопу од челичне жице (ИЈВ32, ЦУ/КСЛПЕ/ПВЦ/СВА/ПВЦ) како би се осигурала дугорочна оперативна сигурност.

3. Оба морају одговарати напонском нивоу средњенапонског система, попречном пресеку проводника и захтевима заштите околине за полагање (посебни захтеви као што су отпорност на корозију и отпорност на пламен могу се додатно прилагодити).
