Беида ТУВ сертификовани фотонапонски кабл превазилази спољне изазове животне средине. Користећи калајисан бакар без кисеоника високе чистоће и посебан процес увијања, може се похвалити ниским отпором и одличном дуктилношћу, ефикасно смањујући нестабилност преноса енергије и струјне флуктуације. Изолација и плашт су направљени од озраченог умреженог политетрафлуороетилена (ПТФЕ), у складу са међународним стандардима као што су ИЕЦ 62930 и ЕН 50618. Може да издржи екстремне температурне разлике од -40℃ до 120℃, а такође показује јаку отпорност, отпорност на корозију и високе температуре киселине и алкалије. Након испитивања старења лампе, стопа задржавања затезне чврстоће задовољава стандарде, што му омогућава да издржи строги климатски надзор у пустињама, подручјима високог и ниског напона и приобалним регионима.
Да би се испунили захтеви за високим механичким перформансама, каблови имају двослојну изолацију и дизајн заштитне структуре, а неки модели су опремљени оклопом од челичне траке. Показују изузетну отпорност на притисак и удар, што их чини погодним за различите методе полагања као што су директно закопавање, надземна инсталација и инсталација цеви, ефикасно спречавајући оштећења конструкције и инфестацију глодара. Сви производи су прошли испитивање отпорности на ватру, испуњавајући релевантне безбедносне стандарде. Они производе мало дима и сагоревање без халогена, ефикасно спречавајући ширење ватре и обезбеђујући робусну безбедносну баријеру за фотонапонске системе.
● ЕН 50618 (Х1З2З2-К) ;
● ПВ-1Ф према 2ПфГ 1169/08.2007

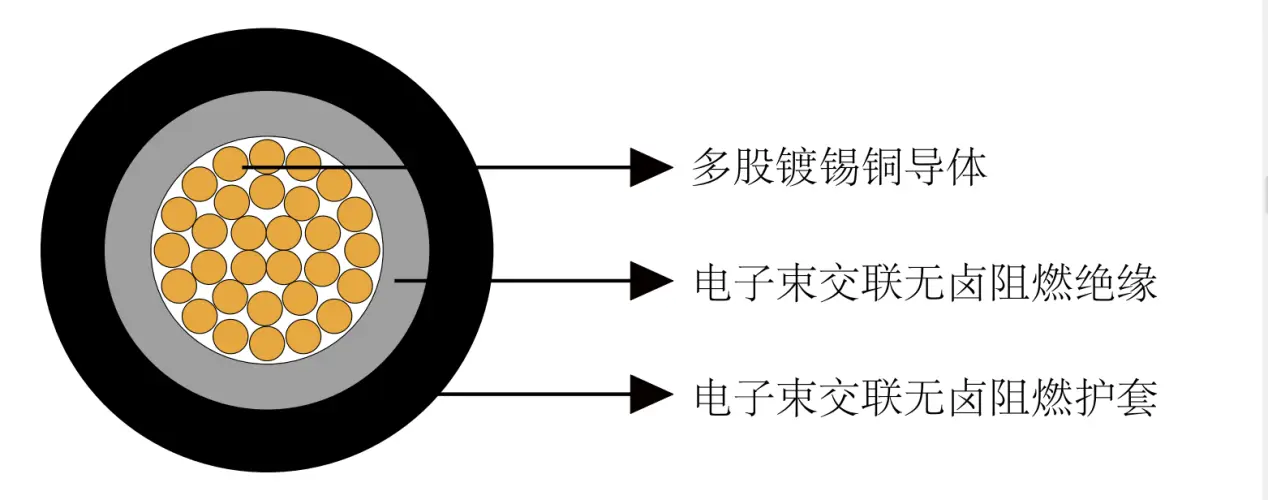

● Проводник: Проводник од калајисаног бакра према ДИН ВДЕ 0295 и ИЕЦ 60228 Класа 5
● Изолација: умрежени електронски сноп, једињење без халогена и отпорно на ватру, црно
● Плашт: умрежен електронским снопом, ЛСЗХ и једињење отпорно на пламен, црно и црвено.
● Називни напон Уо/У: 1/1 кВ АЦ; 1,5/1,5 кВ ДЦ; Максимални дозвољени једносмерни напон: 1,8 кВ ДЦ (проводник/проводник, неуземљени систем, коло није под оптерећењем.
● Температура околине: -40℃~+90℃
●Максимална температура на проводнику: 120℃(20000х) према ИЕЦ/ЕН 60216-1, температура кратког споја: 250℃/5 сек
●Тест термичке издржљивости: према ЕН60216-2 (индекс температуре+120℃)
● Отпорност на влагу и топлоту: према ЕН 50618, табела 2 са влажношћу од 85% (тест према ЕН 60068-2-78)
●Минимални радијус савијања: 4КСОД (фиксно), 5КСОД (савијање)
● Затезна чврстоћа и издужење изолације и омотача: испуњава захтеве ЕН 50618 и 2ПфГ 1169
● Очекивани период употребе: 25 година
● Овалност:≤15%
● Пожарне перформансе према ЕН50265-2-1, ИЕЦ 60332-1, Ниска емисија дима према ЕН 61034-2 (пропустљивост светлости ≥60%), без халогена према ЕН 50525-1, Анекс Б.
„Ниска корозивност гасова према ЕН 50267-2-2, ИЕЦ 60754-2
6.1 ПВ1-Ф (2Пфг 1169/08.2007.)
|
ПВ1-Ф 2Пфг 1169/08.2007 |
||||||
|
Број језгара Кс Номинал Попречни пресек |
Број Страндинга |
Називни пречник проводника |
Називна дебљина изолације |
Називна дебљина омотача |
Номинални укупни пречник |
Номинална Тежина |
|
бр.Кс мм2 |
н/мм |
мм |
мм |
мм |
мм |
кг/км |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 Х1З2З2-К (ЕН 50618)
|
Х1З2З2-К ЕН 50618 |
||||||
|
Број језгара Кс Номинал Попречни пресек |
Број Страндинга |
Називни пречник проводника |
Називна дебљина изолације |
Називна дебљина омотача |
Номинални укупни пречник |
Номинална Тежина |
|
н Кс мм2 |
н/мм |
мм |
мм |
мм |
мм |
кг/км |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Отпор проводника и носивост струје на 20℃
|
Попречни пресек |
Максимална отпорност проводника на 20℃ |
Максимална отпорност изолације на 20℃ |
Максимална отпорност изолације на 90℃ |
Цуррент Царриинг Цапацити |
||
|
Један кабл слободан у ваздуху |
Један кабл на површинама |
2 набијена кабла суседна на површинама |
||||
|
мм2 |
Ω/км |
МΩ.км |
МΩ.км |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Коефицијент конверзије температуре носивости струје
|
Температура околине Ц |
Фактор конверзије |
|
До 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Фактор редукције акумулације према ИЕЦ 60364-5-52, Табела Б.52-17
