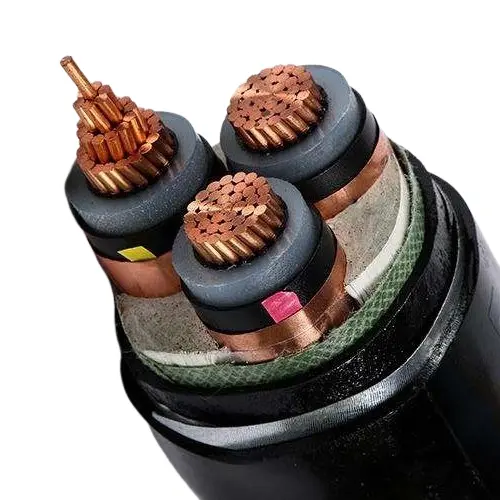

СТА МВ кабл са изолацијом од КСЛПЕ ПВЦ-а

Овај СТА МВ кабл са изолацијом од КСЛПЕ ПВЦ-а који нуди професионални добављач, Беида, користи умрежени полиетилен (КСЛПЕ) као изолациони материјал, који има одлична електрична својства, отпорност на топлоту и отпорност на старење. У комбинацији са спољним омотачем од поливинил хлорида (ПВЦ), додатно побољшава заштиту од влаге, хемијске корозије и физичког хабања. Оклопни слој челичне траке обезбеђује каблу високу отпорност на притисак и удар, омогућавајући му да се прилагоди различитим окружењима полагања као што су директно закопавање, тунели и цевоводи. Посебно је погодан за методе уградње које не захтевају додатну заштиту водова и могу бити директно закопане под земљом.

У погледу нивоа напона, производи покривају више уобичајених спецификација као што су 3,6/6КВ, 6/10КВ, 8,7/15КВ, 12/20КВ, 18/30КВ и 26/35КВ, које могу задовољити потребе различитих сценарија преноса и дистрибуције енергије средњег напона. Дизајн кабловске структуре је ригорозан, у складу је са релевантним националним стандардима и има добру дугорочну оперативну стабилност и сигурносну маргину.

Пријаве:

Мрежни каблови са изолацијом од умреженог полиетилена, обложени ПВЦ-ом, оклопљени челичном траком, првенствено се користе у градској дистрибуцији електричне енергије, руралним енергетским мрежама, рударској енергији и железничким транзитним системима због њихове заштите челичном траком. Користе се за повезивање опреме као што су трафостанице, разводни ормани, трансформатори и генератори. Овај тип кабла је погодан за пренос енергије у електродистрибутивним мрежама или индустријским инсталацијама. Може се закопати директно под земљу или уградити у кабловске ровове или носаче каблова. Кабл може да издржи одређени притисак, али не и затезну силу.

Структура производа

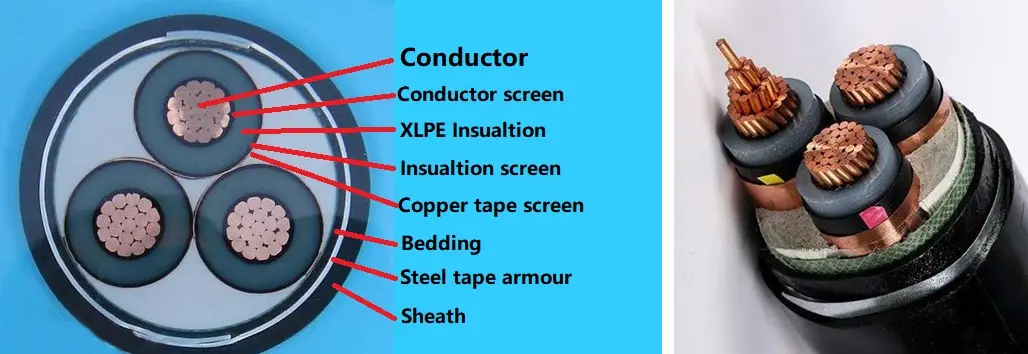

СТА МВ кабл са изолацијом од КСЛПЕ ПВЦ се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ траке за омотавање челичне траке и ПВЦ омотача.

Проводник: бакарни или алуминијумски проводник, округли или обликовани, класа 2 према ИЕЦ 60228

и ГБ/Т 3956-2008.

Изолација: Изолација од умреженог полиетилена, дебљина изолације, својства материјала морају бити према ИЕЦ 60502-2 и ГБ/Т 12706.2, ГБ/Т 12706.3.

Заштита проводника: Заштита проводника треба да буде направљена од екструдираног полупроводног неметалног материјала, а екструдирани полупроводни материјал треба да буде чврсто везан за изолацију.

Изолациона заштита: Изолациони штит треба да се састоји од комбинације неметалног полупроводног слоја и металног слоја. Неметални полупроводни слој који је чврсто везан за изолационо језгро или се може ољуштити треба директно да се екструдира на свако изоловано језгро. Затим, око неметалног полупроводног слоја треба омотати метални заштитни слој. Требало би да буде у складу са одредбама ИЕЦ 60502-2, ГБ/Т 12706.2 и ГБ/Т 12706.3.

Унутрашње облоге: Унутрашње облоге треба да буду екструдиране. Материјали морају бити прикладни за радну температуру кабла и компатибилни са изолационим материјалом.

Оклоп од челичне траке: Код вишежилних каблова, оклоп се поставља на унутрашњу облогу у складу са двоструком челичном траком. Једножилни каблови за употребу на наизменичном струју. системи ће се састојати од немагнетне челичне траке.

Спољни омотач: ПВЦ плашт, дебљина омотача, својства материјала морају бити у складу са ИЕЦ 60502.2 и ГБ/Т 12706.

Кабл отпоран на ватру: Користи се спољни омотач ПВЦ материјала отпорног на пламен. Класе отпорне на ватру могу се класификовати у три категорије: група А, Б и Ц.

Параметар перформанси

Називни напон: 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Тестни напон: Тестни напон фреквенције струје треба да буде 3,5У0, а тест треба да траје 5 минута без квара.

Максимална радна температура проводника: 90 ºЦ

Температура кратког споја: +250 ºЦ

Дебљина изолације:

Испитивање каблова

Рутинска испитивања каблова обухватају: 1) Испитивање ДЦ отпора проводника, који захтева да отпор једносмерној струји на 20ºЦ буде у складу са захтевима ГБ/Т 3956-2008 и ИЕЦ 60228; 2) Испитивање наизменичног напона, континуирано на 3.5У0 напона током 5 минута, не би требало да буде квара; 3) Тест делимичног пражњења, спроведен у складу са ГБ/Т 3048.12, при напону од 1,73У0 не би требало да се генерише детектовано пражњење које прелази 10пЦ, а осетљивост теста треба да достигне 10пЦ или више.

Испитивања узорковања углавном обухватају: 1) Инспекцију структуре проводника, која треба да буде у складу са захтевима ГБ/Т 3956-2008 и ИЕЦ 60228; 2) Структурне димензије изолације, унутрашње облоге, оклопа од челичне траке и омотача морају да испуњавају захтеве ИЕЦ 60502.2, ГБ/Т 12706.2-2020 и ГБ/Т 12706.3-2020; 3) Испитивање термичког издужења, које се спроводи у складу са ГБ/Т 2951.21-2008 и Поглављем 9 ИЕЦ 60811-2-1, а резултати морају бити у складу са одговарајућим стандардима.

Испитивање типа обухвата следеће: механичка и физичка својства и електрична својства изолације и омотача морају испуњавати захтеве ИЕЦ 60502.2, ГБ/Т 12706.2-2020 и ГБ/Т 12706.3-2020; тест сагоревања једног кабла треба да буде у складу са одредбама ГБ/Т 19666-2019 и ИЕЦ 60332; тест успорења пламена у пакету такође треба да испуни захтеве ГБ/Т 19666-2019 и ИЕЦ 60332.

Услови уградње производа:

Температура околине током инсталације кабла

За електричне каблове са умреженом етиленском изолацијом и ПВЦ омотачем, температура околине не би требало да буде нижа од 0°Ц током инсталације.

Минимални радијус савијања током инсталације кабла

Паковање и достава

Детаљи паковања:

Одређује се количином и захтевима које купујете. Може се преговарати.

Лука: Лука Тиањин

Достава: морем, ваздухом, експресом.
