КСЛПЕ изоловани ПВЦ обложени неоклопни МВ кабл

Тиањин Беида је кинески произвођач и добављач неоклопљених МВ каблова са КСЛПЕ изолацијом од ПВЦ-а. Ови каблови се широко користе у електроенергетским системима. Служи као „енергетска артерија“ градских електроенергетских мрежа, индустријских и рударских предузећа и високих зграда, а може да преноси високонапонску електричну енергију од 10,35 кВ од трафостаница до различитих енергетских терминала.

Избор средњенапонских каблова

1. Изаберите према нивоу напона, обично коришћени ниво кабла је 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ, 26/35 кВ

2. Изаберите у складу са снагом опреме или струјом која се преноси, израчунајте струју коју опрема треба да користи према снази опреме, а затим изаберите према табели капацитета каблова. Поред тога, потребно је израчунати пад напона кабла користећи дужину кабла, а пад напона не може бити већи од 5%.

Структура производа

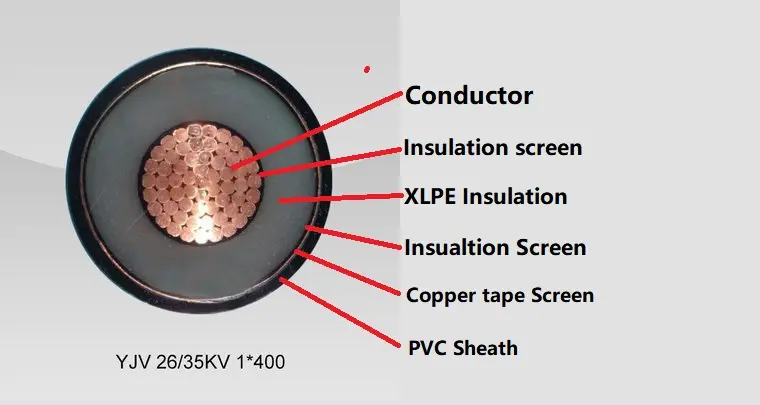

КСЛПЕ изоловани ПВЦ обложени неоклопљени МВ кабл се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ траке за омотавање оклопа од челичне траке и ПВЦ омотача.

Проводник: бакарни или алуминијумски проводник, округли или обликовани, класа 2 према ИЕЦ 60228

и ГБ/Т 3956-2008.

Изолација: КСЛПЕ изолација, дебљина изолације, својства материјала морају бити у складу са ИЕЦ 60502-2 и ГБ/Т 12706.2, ГБ/Т 12706.3.

Штит проводника: Оклоп проводника ће се састојати од екструдираног полупроводног неметалног материјала, а екструдирани полупроводни материјал ће бити блиско повезан са изолацијом.

Изолациони штит: Изолациони штит треба да се састоји од неметалног полупроводног слоја и металног слоја. Свако изоловано жичано језгро ће бити директно екструдирано са неметалним полупроводљивим слојем који је чврсто комбинован са изолованим жичаним језгром или који се може љуштити. Затим ће се метални заштитни слој преклопити изван неметалног полупроводног слоја и морају бити испуњени захтеви ИЕЦ 60502-2, ГБ/Т 12706.2 и ГБ/Т 12706.3.

Спољни омотач: ПВЦ омотач Дебљина омотача, својства материјала морају бити у складу са ИЕЦ 60502.2 и ГБ/Т 12706.

Кабл отпоран на ватру: Користи се спољни омотач ПВЦ материјала отпорног на пламен. Класе отпорне на ватру могу се класификовати у три категорије: група А, Б и Ц.

Параметар перформанси

Називни напон: 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Испитни напон: Испитни напон фреквенције струје треба да буде 3,5У0, а испитивање ће бити спроведено 5 минута без квара.

Максимална радна температура проводника: 90 ºЦ

Температура кратког споја: +250 ºЦ

Дебљина изолације:

Свеобухватан тест каблова, осигурање квалитета без бриге!

У рутинском тестирању, ДЦ отпор проводника, АЦ напон и делимично пражњење су стриктно у складу са националним стандардима и ИЕЦ стандардима како би се осигурале одличне перформансе. У тесту узорковања, структура проводника, величина изолационог омотача и термичко издужење су на стандардном нивоу, а квалитет је поуздан. Тест типа је свеобухватнији, покрива механичка и физичка својства изолационог омотача, електрична својства и појединачне и скупне тестове успорења пламена, све у складу са ГБ/Т и ИЕЦ стандардима, за вашу пратњу за безбедност каблова!

Услови уградње производа:

КСЛПЕ изоловани ПВЦ неоклопљени СН кабл, температура околине за инсталацију не би требало да буде нижа од 0º.

Минимални радијус савијања кабла при монтажи

Купите сада за сигурнији и ефикаснији пренос енергије

Избор неоклопног кабла за напајање са умреженим полиетиленом изолованог од ПВЦ-а није само посвећеност високом квалитету, већ и гаранција за дуготрајан стабилан рад. Издржљивост, ниски трошкови одржавања и висока ефикасност преноса овог кабла могу донети значајне уштеде предузећима и значајно побољшати укупну ефикасност електроенергетског система. Дуготрајна употреба кабла може у великој мери смањити трошкове одржавања и замене изазване нестанком струје, чиме се обезбеђује већи повраћај улагања за предузећа.
