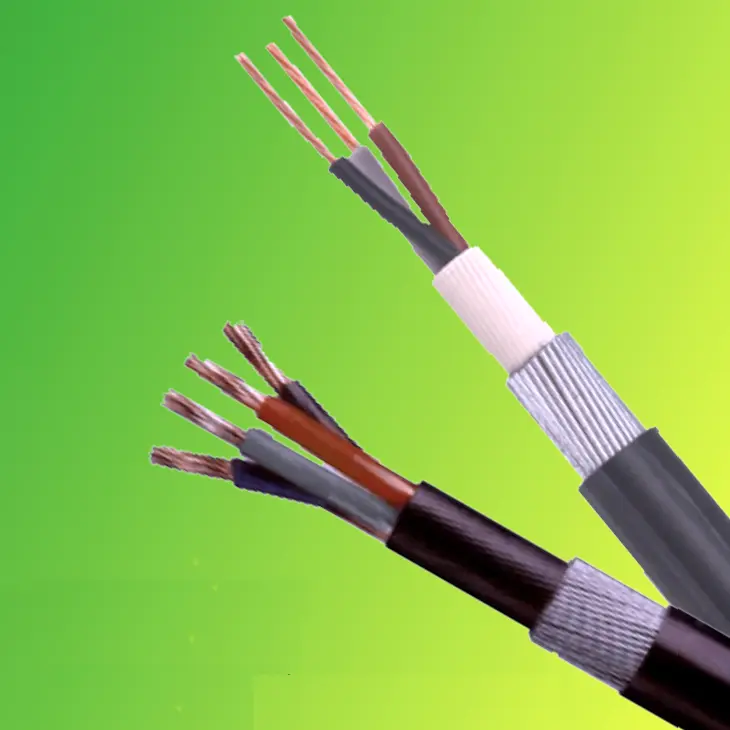

БС 6724 Кабл за напајање

Да бисте добили фабричке директне цене БС 6724 кабла за напајање, можете изабрати Беида као свог добављача. Овај тип кабла је у складу са британским стандардима и може се користити за напајање и контролне водове. Кабл је заштићен омотачем без халогена са мало дима. У случају пожара, овај кабл производи врло мало дима, а дим није токсичан. Погодан је за употребу у густо насељеним подручјима, а може се инсталирати унутар зграда или закопати директно под земљу.

Пошаљи упит

Опис производа

Беида је професионални добављач каблова и жица у Кини. Што се тиче структуре производа, наш БС 6724 кабл за напајање користи изолацију од умреженог полиетилена (КСЛПЕ) и полиолефински омотач без халогена, ниског дима, у комбинацији са оклопним слојем од поцинковане челичне жице, формирајући вишеслојни заштитни систем. Плашт без халогена и мало дима има значајне безбедносне предности; када је изложен ватри, не само да ослобађа екстремно мале количине дима, смањујући утицај дима на пренос амбијенталног светла и обезбеђујући видљивост при бекству, већ такође производи нетоксичан и некорозиван дим, спречавајући секундарне повреде и у потпуности испуњавајући безбедносне потребе густо насељених подручја.

Каблови су доступни у различитим спецификацијама, од једножилних до 48-жилних. Проводници су направљени од висококвалитетног жареног бакра, који нуди одличну проводљивост. Изолациони слој има високу изолациону чврстоћу и подвргнут је тестирању напона како би се осигурао безбедан рад. Било да се ради о преносу енергије у индустријским постројењима, ожичењу у високим зградама или дистрибуцији електричне енергије у подземним цевоводима, каблови за напајање Тиањин Беида БС 5467 пружају поуздана решења, изграђујући чврсту сигурносну баријеру за пренос струје са професионалним квалитетом.

Структура производа

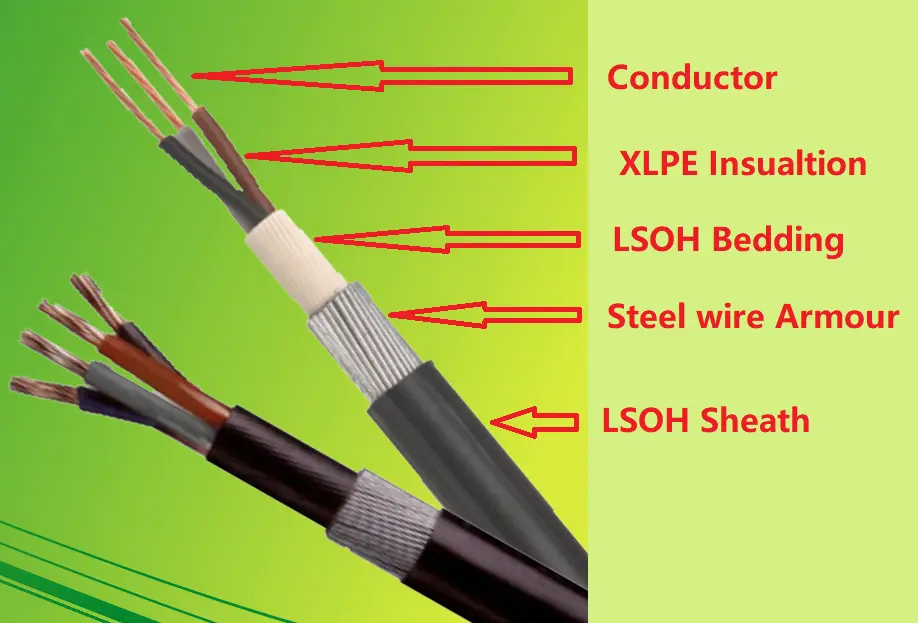

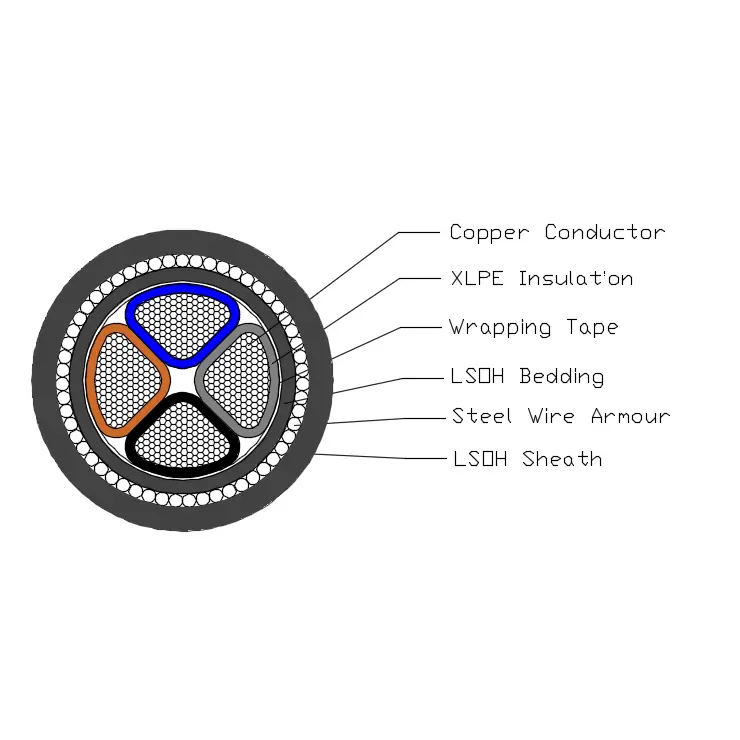

БС 6724 кабл за напајање се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ постељине, оклопа од челичних преграда и ЛСОХ омотача.

Проводник: Пуни бакарни или алуминијумски проводник, кружни или обликовани, класа 2 према БС ЕН 60228.

Изолација: КСЛПЕ тип ГП8 према БС 7655-1.3

Боја језгра: 1 језгро: борвн или плава

2 језгра: борвн, плава

3 језгра: борвн, црна, сива

4 језгра: плава, борвн, црна, сива

5 језгара: зелено/жуто, плаво, борвн, црно, сиво

Изнад 5 језгара: бела језгра са црним бројем

Подлога: Подлога треба да буде екструдирани ЛСОХ полимерни материјал у складу са радном температуром кабла.

Оклоп од челичних жица: Једножилни кабл: оклоп од алуминијумске жице

Вишежилни кабл: оклоп од челичне жице

Спољашњи омотач: омотач ће бити екструдирани ЛСОХ материјал специфициран у БС 7655-6.1.

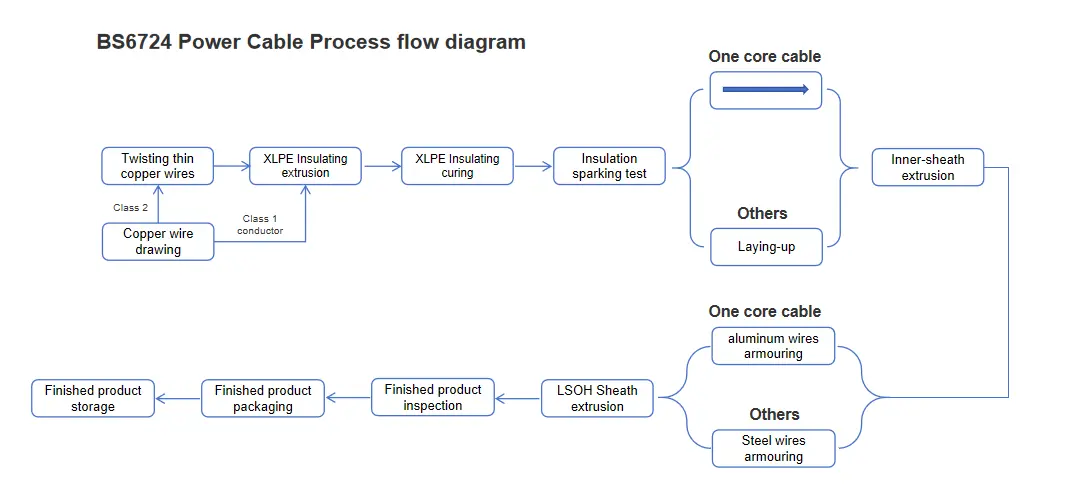

Дијаграм тока процеса

Параметар перформанси

БС 6724 Кабл за напајање има називни напон од 600/1000 кВ, што лако ублажава захтеве високог напона за рад возила. Издржао је ригорозни 5-минутни стрес тест са напоном од 3,5 кВ без икаквог квара, показујући стабилне и поуздане перформансе изолације.

Производ има широк опсег радних температура, од 0℃ до +90℃. Чак иу екстремно високим температурама, може да издржи температуре до +250℃ у условима кратког споја, што га чини погодним за различите ВГА апликације.

Изузетно је флексибилан, са минималним радијусом савијања 12 пута већи од његовог спољашњег пречника, што омогућава флексибилно и лако ожичење, без обзира на простор за уградњу. Штавише, његов ниво емисије светлости испуњава стандарде БС ЕН 60332-1-2, његове перформансе без халогена су сертификоване према ИЕЦ 60754 и ЕН 50267, а густина дима испуњава захтеве ИЕЦ 61034 и ЕН 50268, максимизирајући његову безбедност и еколошку прихватљивост.

Величина структуре

Максимални отпор проводника и оклопа
за једножилни кабл на 20 ℃
Тип	Максимална отпорност на 20 ℃
Називна површина попречног пресека проводника	Диригент		Оклоп од алуминијумске жице
Називна површина попречног пресека проводника	Бакар	Алуминијум	Каблови са бакарним проводником	Каблови са уплетеним алуминијумским проводником
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимални отпор проводника и оклопа
за каблове од 2 до 5 жила на 20 ℃
Тип	Максимална отпорност на 20 ℃
Називна површина попречног пресека проводника	Диригент		Оклоп од челичне жице
	Бакар	Алуминијум	Каблови са бакарним проводником
	Бакар	Алуминијум	2 језгра	3 језгра	4 језгра	5 цоре
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Капацитет струје у амперима (А)

Називни напон 0,6/1кВ КСЛПЕ изолациони кабл за напајање
носивост струје у амперима (А)
Температура околине: у ваздуху: 40 ℃, у земљи: 25 ℃
Температура проводника: 90 ℃
Коефицијент топлотне отпорности тла: 1.0к·м/В
Тип	ЦУ/КСЛПЕ/ПВЦ, АЛ/КСЛПЕ/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/СТА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/СТА/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/АВА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/АВА/ПВЦ				ЦУ/КСЛПЕ/ПВЦ, АЛ/КСЛПЕ/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/СТА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/СТА/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/СВА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/СВА/ПВЦ
Број језгра	Једно језгро				Мулти цоре
Површина попречног пресека, мм²	У ваздуху		У земљи		У ваздуху		У земљи
Површина попречног пресека, мм²	Цу	Ал	Цу	Ал	Цу	Ал	Цу	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Напомена: Оклоп једножилних каблова је направљен од немагнетних материјала.
