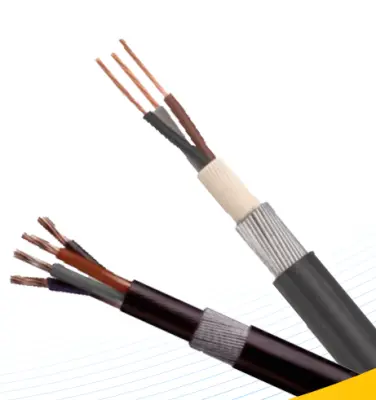

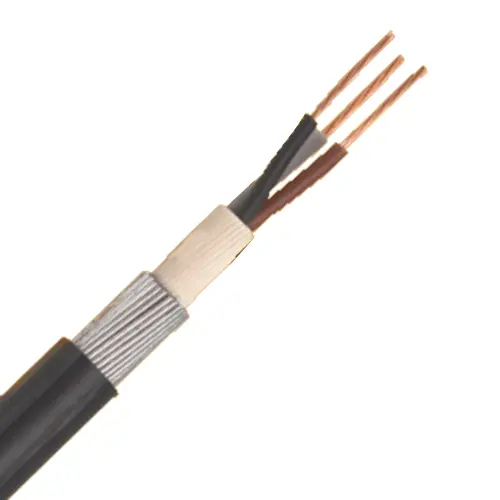

БС 6346 Кабл за напајање

Тиањин Беида је кинески произвођач и добављач каблова за напајање БС 6346. Ова врста кабла се може користити за напајање и контролне водове у нисконапонским системима. Кабл је изолован и обложен ПВЦ-ом и заштићен оклопом од челичне жице. Кабл може издржати напетост и притисак. Може се инсталирати унутар зграда или закопати директно под земљу.

Пошаљи упит

Опис производа

Као професионални произвођач, Беидин кабл за напајање БС 6346 усваја напредну ПВЦ изолацију и материјале омотача, са дизајном оклопа од челичне жице, који може ефикасно да се одупре спољној напетости и притиску како би осигурао дуготрајан стабилан рад кабла. БС 6346 каблови за напајање нуде висок ниво сигурности и стабилности, било да су инсталирани унутар зграда или закопани директно под земљом. Његов бакарни проводник, ПВЦ јастук и дизајн челичне жице омогућавају каблу да издржи физички притисак у сложеним окружењима, осигурава нормалан рад енергетских система и решава проблем да се традиционални каблови за напајање лако оштећују у тешким окружењима.

Структура производа

Bs 6346 Power Cable

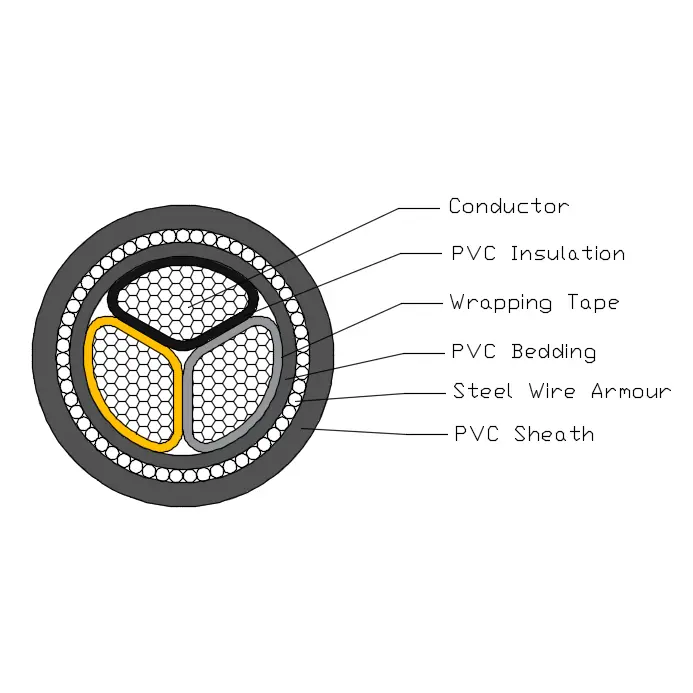

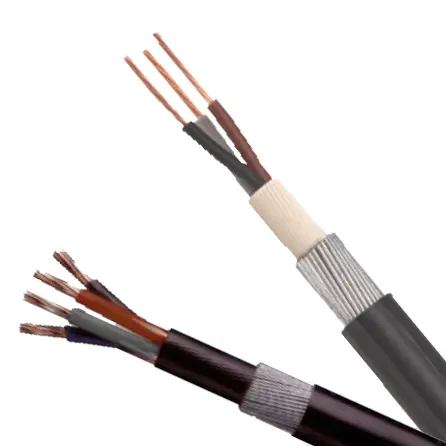

БС 6346 Кабл за напајање се састоји од Т1Р бакарног проводника, ПВЦ изолације, ПВЦ постељине, оклопа од челичних преграда и ПВЦ омотача.

Проводник: Пуни бакарни или алуминијумски проводник, кружни или обликовани, класа 2 према БС ЕН 60228.

Изолација: ПВЦ тип ГП8 према БС 7655-1.3

Боја језгра: 1 језгро: борвн или плава

2 језгра: борвн, плава

3 језгра: борвн, црна, сива

4 језгра: плава, борвн, црна, сива

5 језгара: зелено/жуто, плаво, борвн, црно, сиво

Изнад 5 језгара: бела језгра са црним бројем

Подлога: Подлога треба да буде екструдирани ЛСОХ полимерни материјал у складу са радном температуром кабла.

Оклоп од челичних жица: Једножилни кабл: оклоп од алуминијумске жице

Вишежилни кабл: оклоп од челичне жице

Спољашњи омотач: Плашт ће бити екструдирани ПВЦ тип ТМ1 материјал специфициран у БС 7655.

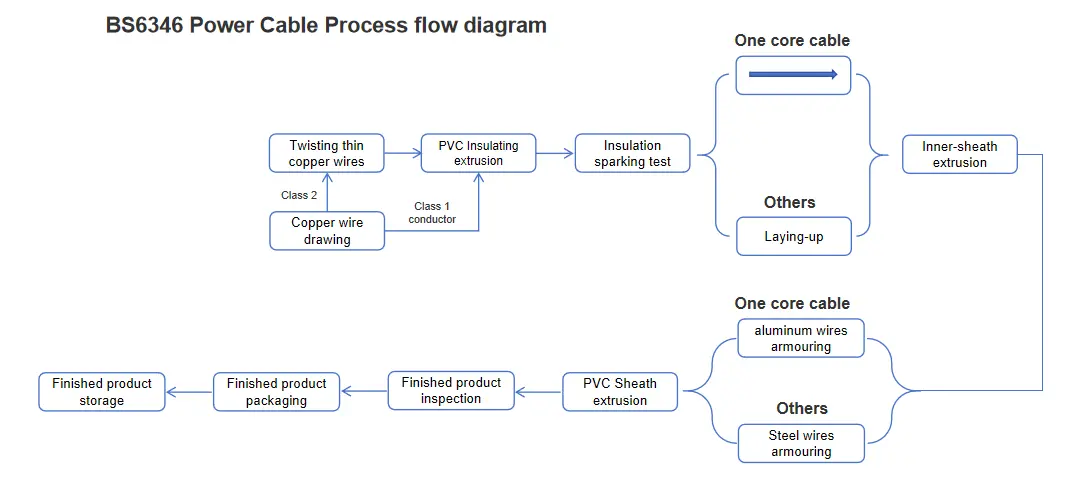

Дијаграм тока процеса

Bs 6346 Power Cable

Параметар перформанси

Називни напон: 600/1000кВ

Испитни напон: 3,5 кВ током 5 минута није дошло до квара

Радна температура: 0ºЦ до +60ºЦ

Температура кратког споја: +160 ºЦ

Минимални радијус савијања: 12* ОД;

Отпорно на пламен: БС ЕН 60332-1-2

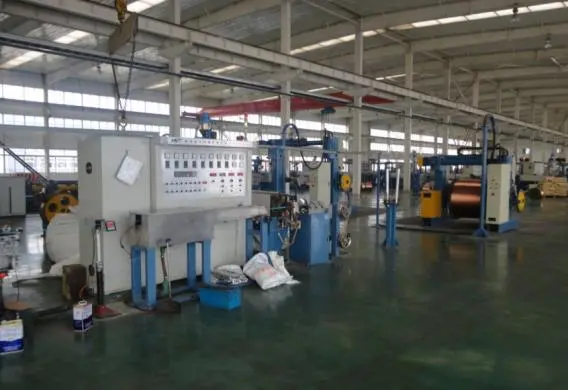

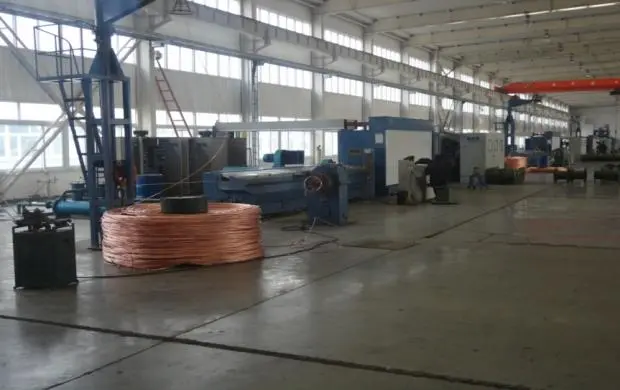

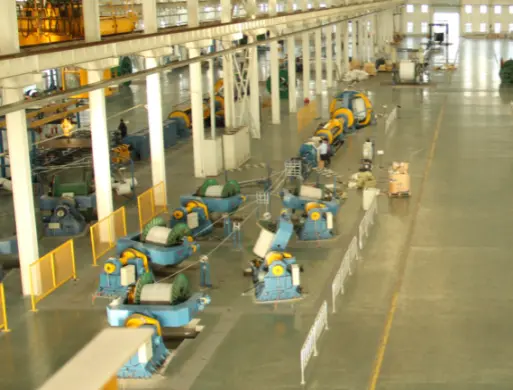

производне и инспекцијске опреме

машина за цртање

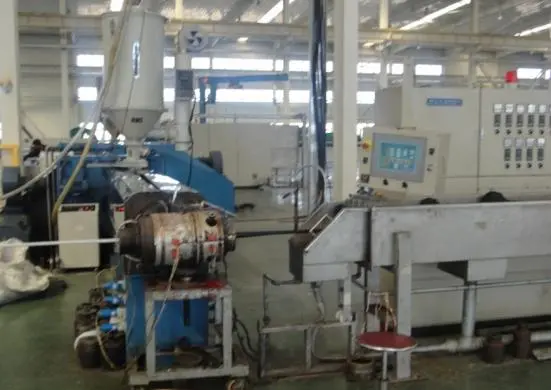

изолациони екструдер

кабловска

екструдер омотача

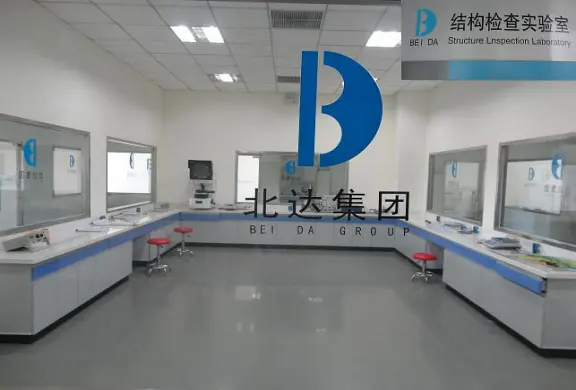

лабораторија за конструкцијске и електричне перформансе

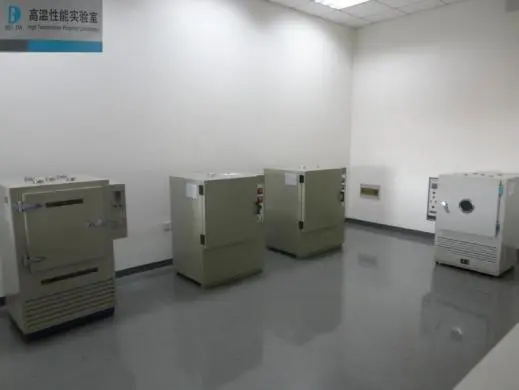

комора за топлотно старење

Капацитет струје у амперима (А)

Називни напон 0,6/1кВ ПВЦ изолација струјног кабла носивост струје у амперима (А) Температура околине: у ваздуху: 40 ℃, у земљи: 25 ℃ Температура проводника: 70 ℃ Коефицијент топлотне отпорности тла: 1,0 к·м/В
Називни напон 0,6/1кВ ПВЦ изолација струјног кабла носивост струје у амперима (А) Температура околине: у ваздуху: 40 ℃, у земљи: 25 ℃ Температура проводника: 70 ℃ Коефицијент топлотне отпорности тла: 1,0 к·м/В
Тип	ЦУ/ПВЦ/ПВЦ, АЛ/ПВЦ/ПВЦ, ЦУ/ПВЦ/ПВЦ/СТА/ПВЦ, АЛ/ПВЦ/ПВЦ/СТА/ПВЦ, ЦУ/ПВЦ/ПВЦ/АВА/ПВЦ, АЛ/ПВЦ/ПВЦ/АВА/ПВЦ				ЦУ/ПВЦ/ПВЦ, АЛ/ПВЦ/ПВЦ, ЦУ/ПВЦ/ПВЦ/СТА/ПВЦ, АЛ/ПВЦ/ПВЦ/СТА/ПВЦ, ЦУ/ПВЦ/ПВЦ/СВА/ПВЦ, АЛ/ПВЦ/ПВЦ/СВА/ПВЦ
Број језгра	Једно језгро				Мулти цоре
Површина попречног пресека, мм²	У ваздуху		У земљи		У ваздуху		У земљи
Површина попречног пресека, мм²	Цу	Ал	Цу	Ал	Цу	Ал	Цу	Ал
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Напомена: Оклоп једножилних каблова је направљен од немагнетних материјала.
