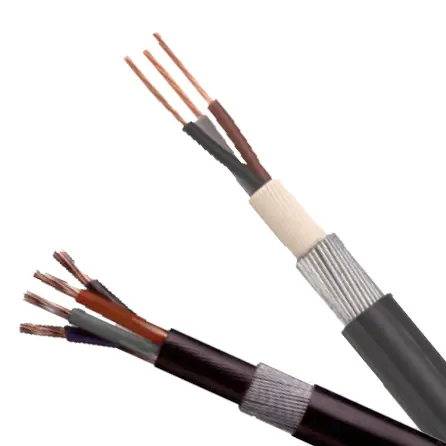

БС 5467 Кабл за напајање

Купите БС 5467 кабл за напајање из фабрике Тиањин Беида, можемо понудити фабричке директне цене. Овај тип кабла је у складу са британским стандардима и може се користити за напајање и контролне водове. Заштићен је оклопом од челичне жице и може издржати одређене силе затезања и притиска. Може се користити унутар зграда или закопати директно под земљом.

Пошаљи упит

Опис производа

Овај стандардни кабл за напајање БС 5467 је добро дизајниран и потпуно функционалан, погодан и за напајање и за контролне водове, пружајући стабилно и поуздано решење за пренос енергије за различите индустријске и цивилне примене. Његов јединствени оклоп од челичне жице је главни врхунац. Овај дизајн не само да повећава механичку чврстоћу кабла, омогућавајући му да издржи силе затезања и притиска и ефикасно се одупире спољашњим физичким оштећењима, већ и значајно побољшава његову издржљивост и век трајања, одржавајући стабилан рад чак иу тешким условима.

Тиањин Беидин кабл за напајање БС 5467 такође се може похвалити одличном прилагодљивошћу околини. Било да се ради о унутрашњем ожичењу у високим зградама или сложеним подземним пројектима, овај кабл се са свиме носи са лакоћом. У унутрашњости зграда, неприметно се интегрише у различите стилове декорације, нудећи и естетику и практичност; док када је закопан под земљом, његова супериорна отпорност на корозију и воду осигурава да кабл остане непод утицајем фактора околине током дуготрајног закопавања, обезбеђујући континуиран и стабилан пренос енергије.

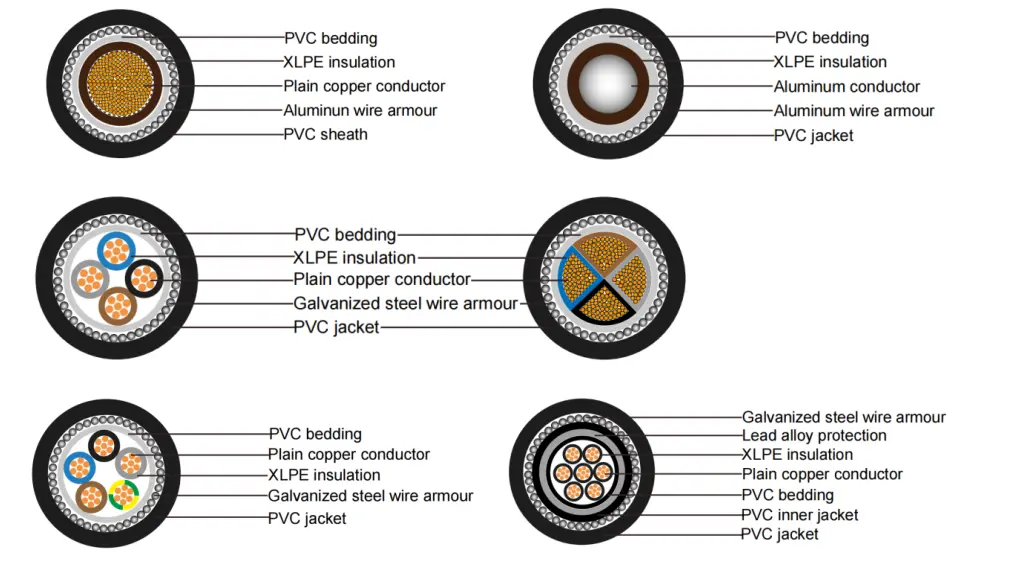

Структура производа

Bs 5467 Power Cable

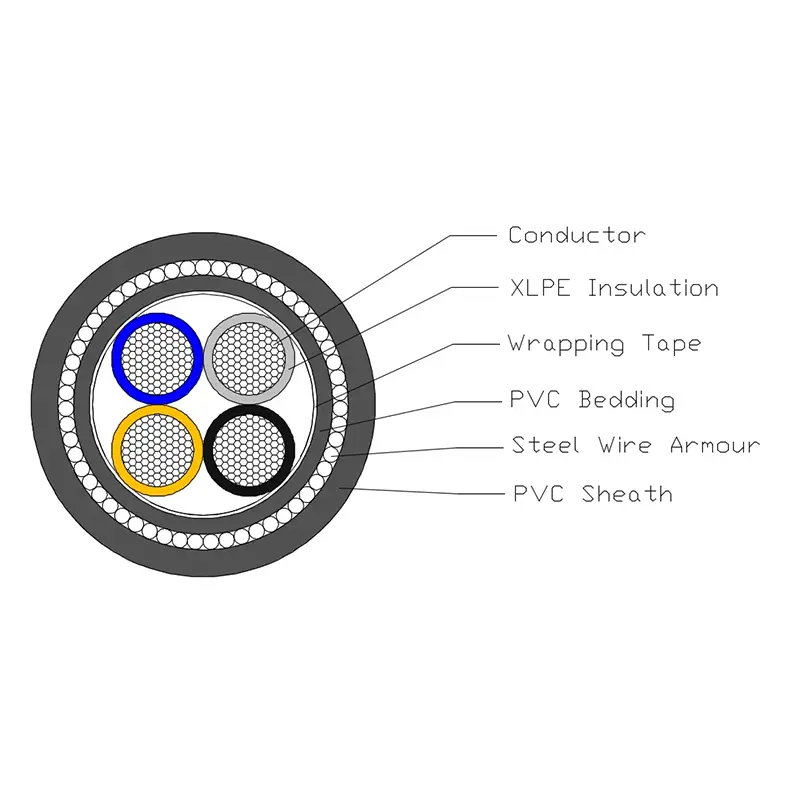

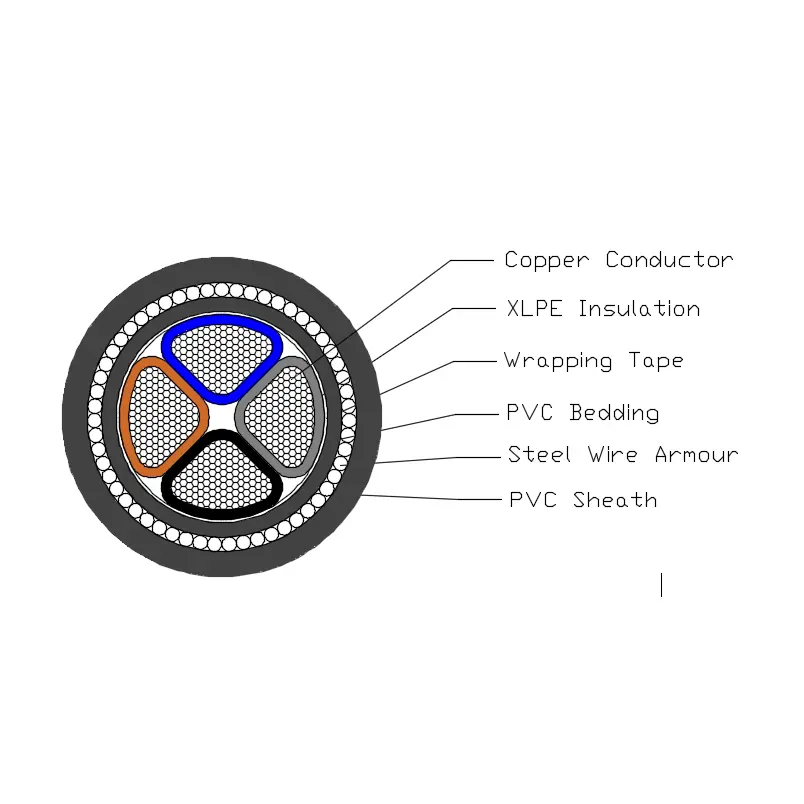

КСЛПЕ изолован ПВЦ обложен СВА кабл за напајање се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ постељине, оклопа од челичних преграда и ПВЦ омотача.

Проводник: Пуни бакарни или алуминијумски проводник, кружни или обликовани, класа 2 према БС ЕН 60228.

Изолација: КСЛПЕ тип ГП8 према БС 7655-1.3

Боја језгра: 1 језгро: борвн или плава

2 језгра: борвн, плава

3 језгра: борвн, црна, сива

4 језгра: плава, борвн, црна, сива

5 језгара: зелено/жуто, плаво, борвн, црно, сиво

Изнад 5 језгара: бела језгра са црним бројем

Подлога: Подлога треба да буде екструдирани полимерни материјал у складу са радном температуром кабла.

Оклоп од челичних жица: Једножилни кабл: оклоп од алуминијумске жице

Вишежилни кабл: оклоп од челичне жице

Спољашњи омотач: Плашт треба да буде екструдирани ПВЦ материјал према типу 9 специфицираном у БС 7655-4.2.

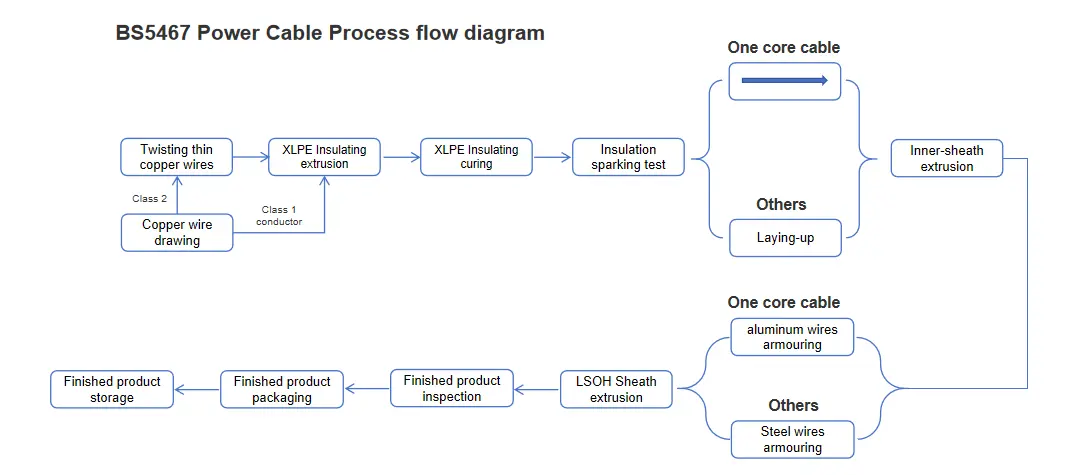

Дијаграм тока процеса

Bs 5467 Power Cable

Параметар перформанси

БС 5467 Повер Цабле поседује јасно дефинисане електричне и физичке параметре перформанси. Његов називни напон је постављен на два нивоа: 600кВ и 1000кВ, испуњавајући захтеве напона у различитим сценаријима. У тестирању електричне сигурности, производ је издржао испитни напон од 3,5 кВ током 5 минута без икаквог квара, у потпуности демонстрирајући поузданост његових перформанси електричне изолације. Што се тиче прилагодљивости температуре, овај производ има широк опсег радне температуре и може стабилно да ради у окружењима од 0℃ до +90℃. У међувремену, његова температура кратког споја може да достигне +250℃, показујући одличну отпорност на високе температуре. Штавише, овај производ поседује изузетну флексибилност, са минималним радијусом савијања од 12 пута већег спољашњег пречника, што олакшава инсталацију и ожичење у различитим сложеним окружењима. Што се тиче отпорности на ватру, овај производ испуњава БС ЕН 60332-1-2 стандард за успорење пламена, ефективно смањујући ризик од пожара.

Испитивање каблова

Рутински тестови каблова

Тест отпорности проводника на једносмерну струју: Спроведите тест ДЦ отпора проводника на 20ºЦ. Измерена вредност једносмерног отпора проводника мора бити стриктно у складу са релевантним захтевима одељка 2 стандарда БС ЕН 60228.

Тест напона електричног кабла: Примените напон од 3500В на кабл у трајању од 5 минута. Током овог процеса, кабл не би требало да дође до квара.

Тестови узорковања

Инспекција структуре проводника: Структура проводника мора бити у потпуности у складу са техничким захтевима наведеним у БС ЕН 60228.

Инспекција димензија: Димензије изолације кабла, унутрашње облоге, оклопа жице и омотача морају испуњавати специфичне захтеве наведене у табели 3 БС 5467.

Тест сагоревања једног кабла: Резултати теста сагоревања једног кабла морају бити у складу са захтевима БС ЕН 60332-1-2.

Тестирање типа

Перформансе изолације: Перформансе изолације кабла морају испунити захтеве наведене у БС 7655-1-3.

Перформансе унутрашње облоге: Перформансе унутрашње облоге морају бити у складу са релевантним захтевима из клаузуле 9.2 БС 5467.

Перформансе омотача: Перформансе омотача морају испунити захтеве наведене у БС 7655-4-2.

Тестирање компатибилности: Резултати теста компатибилности морају бити у складу са захтевима Анекса Ц БС 5467.

Испитивање изолационог скупљања: Испитивање изолационог скупљања мора да буде у складу са захтевима клаузуле 18.3 БС 5467, а метода испитивања треба да се изведе у складу са БС ЕН 60811-502.

Испитивање скупљања омотача: Испитивање скупљања омотача мора бити у складу са захтевима клаузуле 18.6 БС 5467.

Тест отпорности на цепање омотача: Испитивање отпорности на цепање омотача треба да испуни захтеве Анекса Д БС 5467.

Величина структуре

Максимални отпор проводника и оклопа
за једножилни кабл на 20 ℃
Тип	Максимална отпорност на 20 ℃
Називна површина попречног пресека проводника	Диригент		Оклоп од алуминијумске жице
Називна површина попречног пресека проводника	Бакар	Алуминијум	Каблови са бакарним проводником	Каблови са уплетеним алуминијумским проводником
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимални отпор проводника и оклопа
за каблове од 2 до 5 жила на 20 ℃
Тип	Максимална отпорност на 20 ℃
Називна површина попречног пресека проводника	Диригент		Оклоп од челичне жице
	Бакар	Алуминијум	Каблови са бакарним проводником
	Бакар	Алуминијум	2 језгра	3 језгра	4 језгра	5 цоре
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Капацитет струје у амперима (А)

Називни напон 0,6/1кВ КСЛПЕ изолациони кабл за напајање
носивост струје у амперима (А)
Температура околине: у ваздуху: 40 ℃, у земљи: 25 ℃
Температура проводника: 90 ℃
Коефицијент топлотне отпорности тла: 1.0к·м/В
Тип	ЦУ/КСЛПЕ/ПВЦ, АЛ/КСЛПЕ/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/СТА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/СТА/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/АВА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/АВА/ПВЦ				ЦУ/КСЛПЕ/ПВЦ, АЛ/КСЛПЕ/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/СТА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/СТА/ПВЦ, ЦУ/КСЛПЕ/ПВЦ/СВА/ПВЦ, АЛ/КСЛПЕ/ПВЦ/СВА/ПВЦ
Број језгра	Једно језгро				Мулти цоре
Површина попречног пресека, мм²	У ваздуху		У земљи		У ваздуху		У земљи
Површина попречног пресека, мм²	Цу	Ал	Цу	Ал	Цу	Ал	Цу	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Напомена: Оклоп једножилних каблова је направљен од немагнетних материјала.
