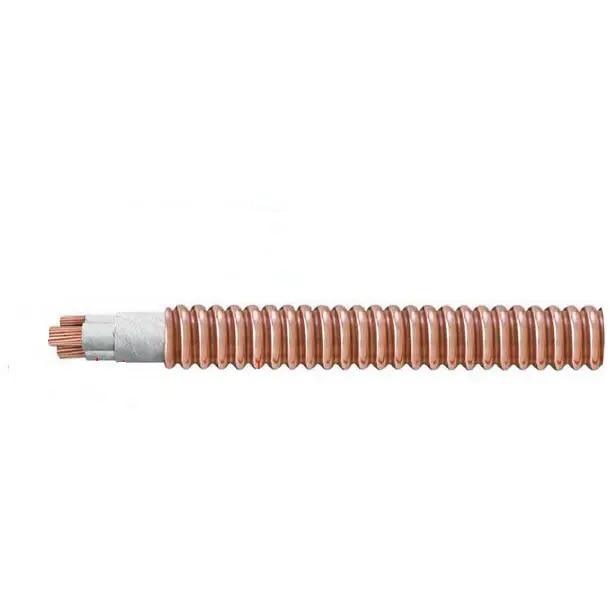

РТТЗ Ватроотпорни валовити бакарни кабл

Тиањин Беида је добављач и фабрика РТТЗ ватроотпорних валовитих бакарних каблова у Кини. Каблови се састоје од бакарних жичаних проводника, изолације од синтетичке траке од лискуна и омотача од валовите бакарне траке. Ови каблови су у потпуности састављени од неорганских материјала, са континуираном радном температуром од 90°Ц. Они могу да одржавају напајање 3 сата у условима пламена у распону од 950°Ц до 1000°Ц, без кратких спојева или прекида везе. У случају пожара, ови каблови готово да не производе дим или токсичне гасове. Ако је потребна додатна заштита, неметални омотач без халогена, мало дима, може се нанети преко бакарног омотача како би се побољшала механичка својства кабла и отпорна на влагу.

Пошаљи упит

Опис производа

Изаберите Тиањин Беида као свог произвођача и добављача, изаберите поуздано решење РТТЗ ватроотпорног валовитог бакарног кабла. Можемо понудити фабричке директне цене.

Rttz Fire Retardant Corrugated Copper Cable

Обим примене:

модел кабла	Применљиви сценарији	Сценарији примене
РТТЗ	Називни напон од 0,6/1кВ и испод, погодан за пренос и дистрибуцију електричне енергије на местима са високим захтевима за заштиту од пожара, посебно за гашење пожара и водове за хитно напајање	Високе зграде, болнице, метрои, тунели, дата центри, тржни центри, изложбене хале, гараже, простори за забаву, хемијска индустрија, металургија и друге високотемпературне/запаљиве и експлозивне локације
ВД-РТТИЗ	Слично РТТЗ-у, такође је потребно да испуни захтеве за мало дима, без халогена и отпорност на ватру за затворене просторе са интензивним особљем	Области са строгим захтевима за токсичност дима и пропусност светлости, као што су метро, нуклеарне електране, школе, болнице, фабрике хране, високе стамбене зграде и велики комплекси

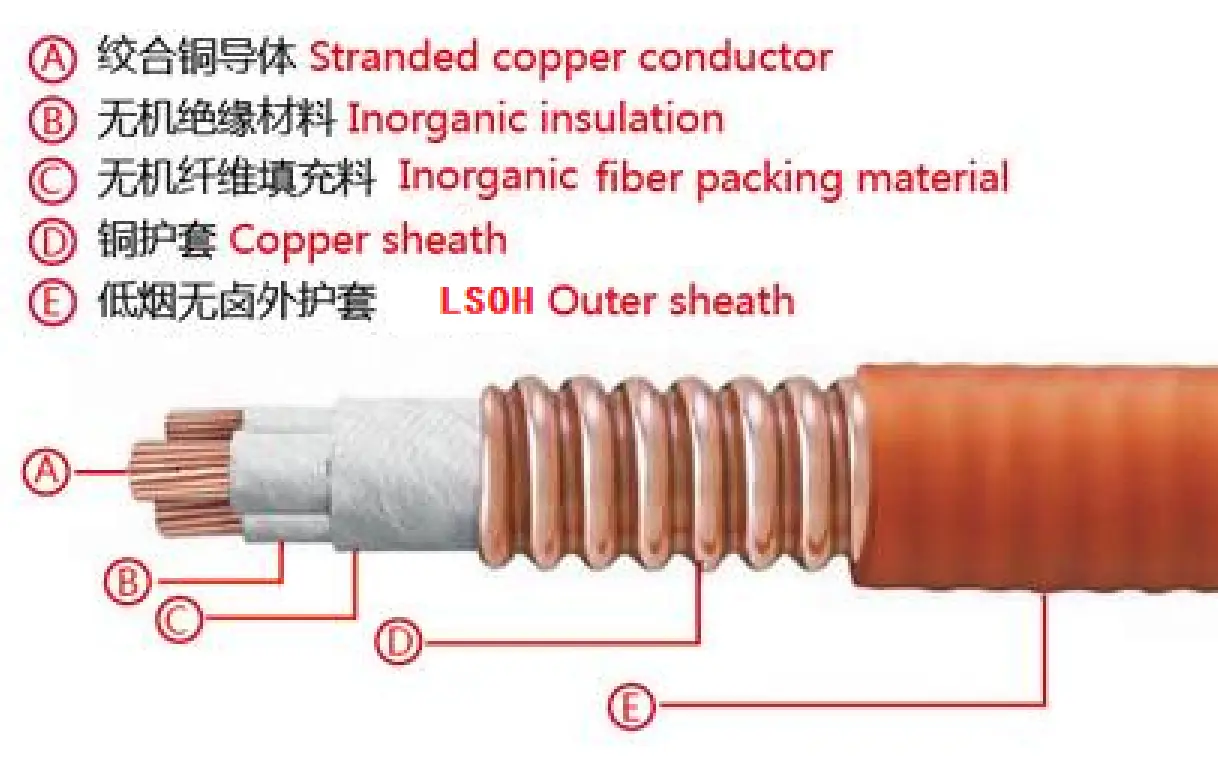

Структура производа

Конструкција каблова и технички услови

Проводник: Усвојите први или други тип проводника од жареног бакра.

Минерални изолациони слој: Израђује се омотањем ватроотпорне лискунасте траке или других минералних изолационих трака сличних функција.

Монтажа каблова и заштитни слој: Жила каблова су чврсто испуњена материјалима који поседују отпорност на ватру и отпорност на ватру, а заштитни слој је састављен од одговарајућег успоривача пламена и ватроотпорне траке омотане около.

Бакарни метални омотач: Произведен је коришћењем технологије аргон-лучног заваривања бакарне траке и валовитог слоја.

Слој омотача: Направљен је од полиолефинског омотача без халогена, мало дима, отпорног на ватру. Генерално, то је наранџаста или мандарина, али црна се може одабрати према захтевима.

структурни дијаграм

Rttz Fire Retardant Corrugated Copper Cable

Параметар перформанси

Називни напон РТТЗ ватроотпорног валовитог бакреног кабла је 0,6/1кВ. Испитни напон је подешен на 3,5 кВ, а напон се примењује непрекидно 5 минута без икаквог квара током овог периода. Максимална дозвољена дуготрајна радна температура проводника кабла је 90℃.

Приликом полагања каблова, температура околине не би требало да буде нижа од 0℃. Минимални радијус савијања је 12 пута већи од спољашњег пречника кабла. Минерални изолациони слој је пажљиво израђен коришћењем више слојева ватроотпорне траке од лискуна.

На 20ºЦ, отпор проводника мора бити стриктно у складу са специфицираним стандардима за проводнике од жареног бакра типа 1 или типа 2 у ГБ/Т 3956 и ИЕЦ 60228. На температури околине, отпор изолације кабла не би требало да буде мањи од 100 МΩ·км.

У погледу испитивања отпорности на ватру, у потпуности испуњава стандардне захтеве ГБ/Т 34926. Специфична метода испитивања је следећа:

Прво, спроведите Ц, В, З тестове у складу са стандардом БС 6387;

Друго, испитивање се спроводи у складу са одредбама БС 8491;

Треће, спроведите тест отпорности на ватру према ГБ/Т 19216.21, са температуром контролисаном на 950~1000℃, трајањем излагања пожару од 180 минута и периодом хлађења од 15 минута. Током овог периода, кабл не сме да показује кратке спојеве или прекиде.

Начин представљања производа

Код производа

Кабл од валовитог бакра са минералном изолацијом од лискуна………Р

Спољни омотач од полиолефина……………И

Бакарни проводник .......................... Т

Без халогена и мало дима …………………ВД (опционо)

Бакарни омотач .......................... Т

Запаљиви разреди А/Б/Ц... ЗА/Б/Ц

Лискуна трака .................................................................................................. З

Називни напон ……………………………0,6/1

Спецификације каблова

цоре цоунт	1	2	3	4	5	3+1、3+2	4+1
пресек мм²	25～630	1,5～300	1,5～240	1,5～185	1,5～150	4～185	4～150

Мере опреза за каблове

Инсталација

Начин полагања: Може се полагати у тунеле, кабловске ровове, носаче, корита и шахтове, подржавајући како отворено тако и скривено полагање. За једножилне каблове, забрањено је користити магнетно проводне материјале (као што је гвоздена жица) за фиксирање како би се избегао губитак вртложне струје.

Савијање и распон: Контролишите радијус савијања у складу са спецификацијама произвођача. Референца за хоризонтални распон вјешалица: За спољне пречнике ≤20 мм, распон је 400 мм; за оне >20мм, распон је 800мм. За вертикални распон носача: За спољне пречнике ≤20 мм, распон је 1500 мм; за оне >20мм, распон је 1000мм.

Одмотавање и фиксирање: Одмотајте кабл у складу са смером означеним на намоту кабла да бисте избегли увртање; погледајте горње захтеве за распон фиксирања унутар носача каблова.

Терминал и конектор

Израда терминала: Уклоните приближно 300 мм изолације са крајњег проводника, савијте нос жице и користите мегоомметар да бисте тестирали отпор изолације између бакарног омотача и проводника, као и између проводника. Након што се уверите да је отпорност изолације задовољавајућа, примените термоскупљајућу чауру за заптивање.

Средњи конектори: Пожељно је користити готове конекторе са степеном отпорности на ватру у складу са оним за тело кабла. Током монтаже на лицу места, потребно је обезбедити заптивање и изолацију како би се смањиле тачке квара.

Рад и одржавање

Контрола температуре: Током нормалног рада, температура проводника не би требало да пређе 90 ℃. Када се проводник не може додирнути и не долази у контакт са запаљивим материјалима, температура омотача се може подићи на 105 ℃.

Испитивање изолације: Редовно користите мегер да бисте тестирали отпорност изолације како бисте осигурали да нема влаге или оштећења; бакарни омотач мора бити поуздано уземљен да би се осигурала сигурност.

Спречавање губитка и заштита: Избегавајте гребање омотача оштрим предметима и додајте заштитне навлаке када пролазите кроз зидове/подне плоче да бисте спречили механичка оштећења.
