ББТРЗ Флексибилни ватроотпорни каблови

Обим примене:

ББТРЗ Флексибилни ватроотпорни каблови се користе као главни вод напајања од трафостанице (или главне разводне просторије) до система противпожарне заштите, или на посебним локацијама и локацијама И класе. Захтева се да се користе као каблови отпорни на ватру класе А или као замена за дуготрајну употребу 90°Ц нискодимних каблова без халогена отпорних на пламен. Ови каблови се користе у апликацијама фиксне инсталације.

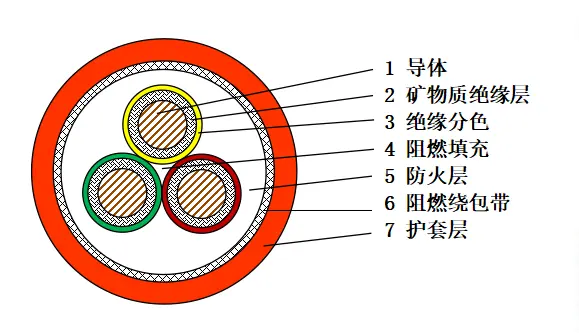

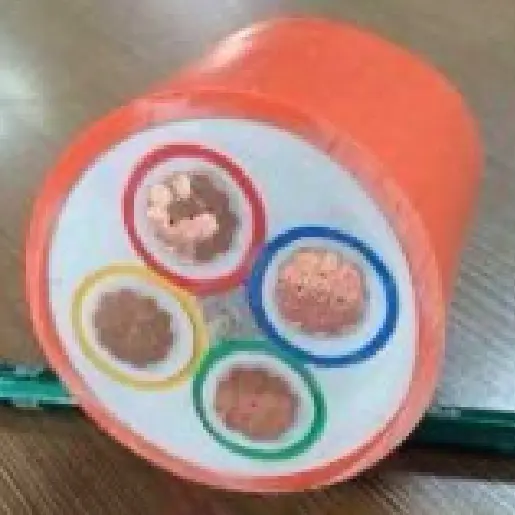

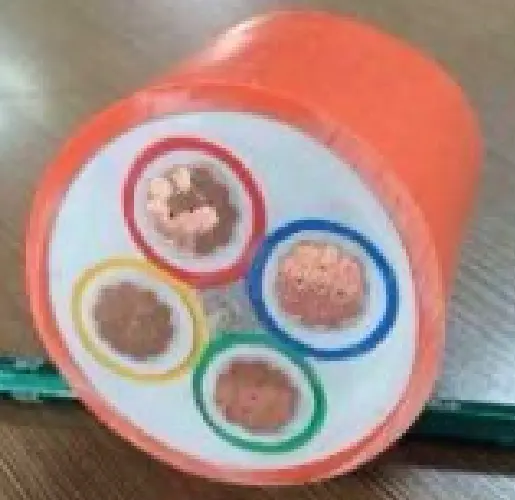

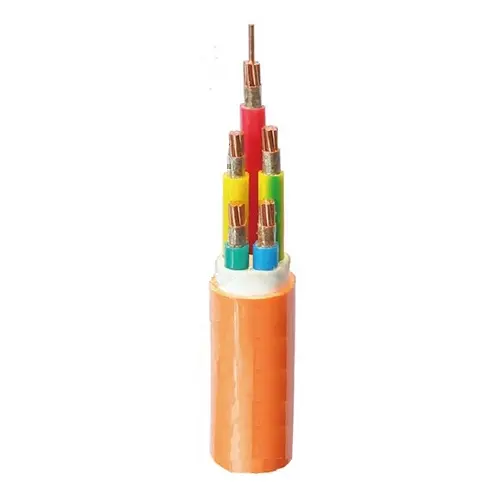

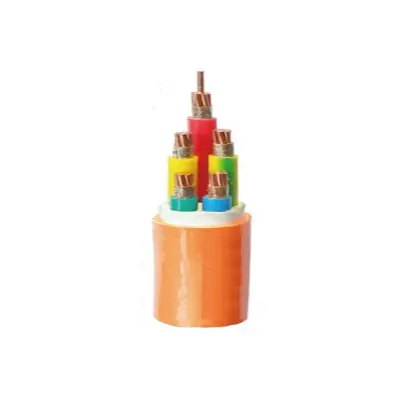

Структура производа

Дизајн структуре кабла је педантан и професионалан. Део проводника користи први или други тип проводника од жареног бакра, који се може похвалити одличном проводљивошћу и флексибилношћу, задовољавајући потребе за преносом енергије у различитим сценаријима.

Минерални изолациони слој користи умотану траку од лискуна отпорног на ватру, која због својих јединствених својстава материјала може ефикасно спречити ширење ватре у условима високих температура или пламена, обезбеђујући поуздану заштиту од пожара за кабл.

Изолациони слој означен бојом користи умрежени полиетиленски изолациони материјал, са различитим методама кодирања боја. Може се додати изолациона боја или се могу користити траке у боји, обојена предива, итд., омогућавајући брзу и тачну идентификацију кола током инсталације и одржавања каблова.

У процесу пуњења каблова, материјали за пуњење отпорни на пламен се користе у центру за сузбијање ширења пламена. У међувремену, трака за омотавање се може користити за везивање материјала за пуњење како би се осигурало чврсто пуњење и стабилност структуре.

Ватроотпорни слој се састоји од минерала и трака за омотавање. Прво, слој минералног материјала, који поседује предности као што су отпорност на ватру, отпорност на ватру, отпорност на високе температуре и топлотну изолацију, екструдира се на језгро кабла да би се направила противпожарна баријера. Спољни слој је заштићен ватроотпорном траком омотаном око њега како би се побољшао ефекат отпорности на ватру и осигурао безбедан рад кабла у екстремним окружењима.

Плашт је направљен од полиолефинског омотача без халогена, мало дима, отпорног на ватру, који показује одлична својства отпорности на пламен и не производи штетни дим током сагоревања, чиме се смањује штета за особље и животну средину. Ово је типично наранџасте или мандарине боје, што је привлачно и лако се препознаје. Такође може бити обојен у црно на захтев како би се задовољиле потребе различитих сценарија употребе.

Параметар перформанси

Називни напон ових ББТРЗ флексибилних ватроотпорних каблова је 0,6/1кВ. Током фазе тестирања, примењен је испитни напон од 3,5 кВ током 5 минута и није дошло до квара. Дугорочна дозвољена граница радне температуре проводника кабла је 90℃. Приликом полагања кабла, температура околине не би требало да буде нижа од 0℃. Минимални радијус савијања је 12 пута већи од спољашњег пречника кабла (12*ОД). Минерални изолациони слој је направљен од више слојева лискунасте траке отпорне на ватру.

У погледу отпорности на ватру, овај кабл испуњава захтеве како корпоративних стандарда тако и ИЕЦ 60331-1, са трајањем сагоревања до 180 минута. Што се тиче отпорности проводника на 20ºЦ, он мора бити у складу са спецификацијама за проводнике од жареног бакра типа 1 или типа 2 како је наведено у ГБ/Т 3956 и ИЕЦ 60228. Што се тиче отпора изолације, отпор изолације кабла не би требало да буде мањи од 100 МΩ·км на температури околине.

Поред тога, готов кабл мора да прође тест отпорности на ватру, са методом испитивања према одредбама ГБ/Т 19216.21. Температура за излагање пожару је подешена на 950~1000℃, са трајањем од 180 минута, након чега следи период хлађења од 15 минута. Током овог периода, кабл не сме да показује кратке спојеве или прекиде.

Уобичајене спецификације каблова

Предности и недостаци флексибилног ватроотпорног кабла ББТРЗ у поређењу са минерално изолованим каблом БТТЗ:

Предности:

Изолација каблова није склона апсорпцији влаге и има стабилне перформансе изолације.

Више језгара се може произвести у фиксним дужинама, смањујући број средњих конектора у кабловима.

Структура је флексибилна, олакшава савијање каблова и смањује потешкоће при полагању.

Каблови се могу користити без наменских завршетака, смањујући цену додатне опреме.

Недостаци: Отпорност на ватру је мало инфериорна и не може да испуни захтеве БС 8491.

Максимална радна температура је 90 ℃, што не достиже 250 ℃ БТТЗ

Највиши ниво перформанси сагоревања може да испуни захтеве класе Б1, али не може да испуни захтеве класе А.

Сценарији примене:

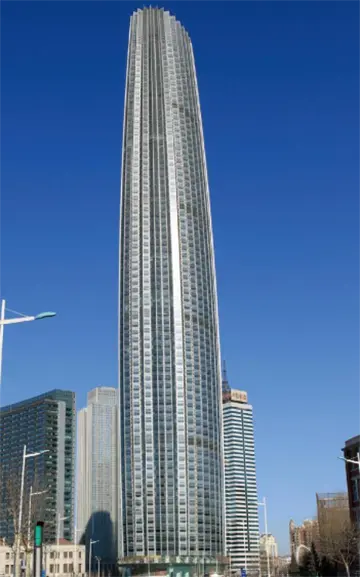

висока зграда

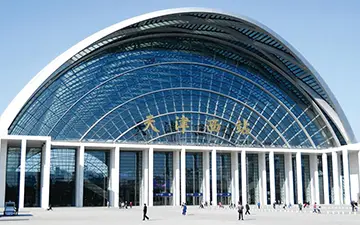

железничка станица

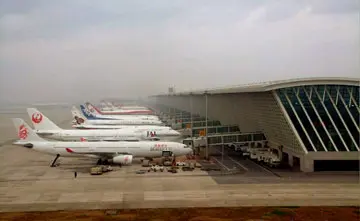

терминал аеродрома

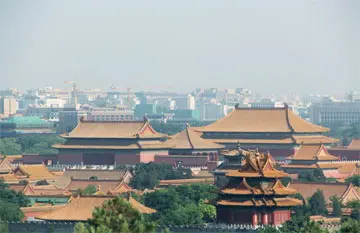

места од историјског интереса и сценске лепоте

Паковање и достава

Детаљи паковања:

Одређује се количином и захтевима које купујете. Може се преговарати.

Лука: Лука Тиањин

Достава: морем, ваздухом, експресом.
