КСЛПЕ изолован ПВЦ обложен СВА кабл за напајање

КСЛПЕ изолован ПВЦ обложен СВА кабл за напајање се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ траке за омотавање челичних преграда и ПВЦ омотача.

Уобичајени типови каблова су ИЈВ32, ЗЦ-ИЈВ32, ЗБ-ИЈВ 32, ЗА-ИЈВ 32, ЗЦН-ИЈВ 32, ЗБН-ИЈВ32, ЗЦН-ИЈВ32, ЦУ/КСЛПЕ/ПВЦ/СВА/ПВЦ, ЦУ/МИЦА/КСЛПЕ/ВАПВЦ

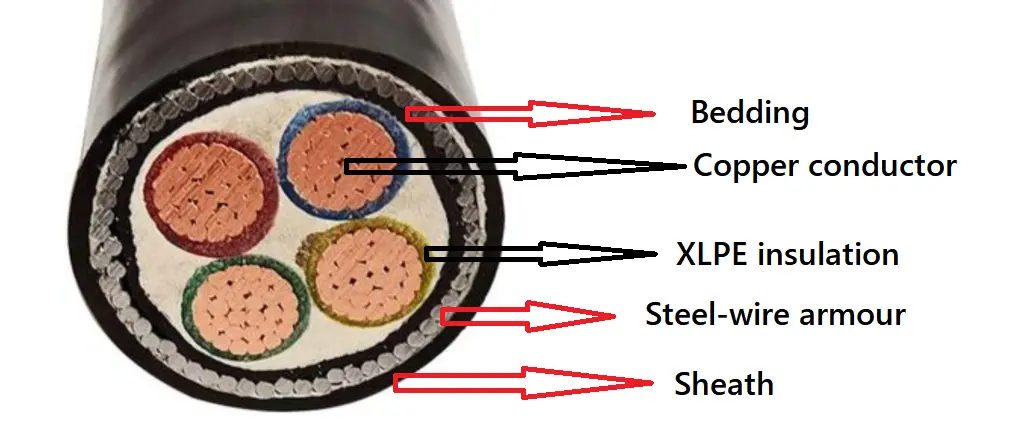

Структура производа

КСЛПЕ изолован ПВЦ обложен СВА кабл за напајање се састоји од Т1Р бакарног проводника, КСЛПЕ изолације, ПВЦ траке за омотавање челичних преграда и ПВЦ омотача.

Проводник: бакарни или алуминијумски проводник, округли или обликовани, класа 2 према ИЕЦ 60228

и ГБ/Т 3956-2008, За површину попречног пресека не више од 6 мм², чврста рунда

може се користити проводник, класа 1 према ИЕЦ 60228 и ГБ/Т 3956-2008.

Изолација: Дебљина изолације, својства материјала морају бити према ИЕЦ 60502 и ГБ/Т 12706.

Боја језгра: 1 језгро: црвена или жута или зелена или плава или црна

2 језгра: црвена, плава или црвена, црна

3 језгра: жута, зелена, црвена или црвена, жута, плава

4 језгра: жута, зелена, црвена, плава или црвена, жута, плава, црна

5 језгара: жута, зелена, црвена, плава, црна или црвена, жута, плава, црна, зелена

Изнад 5 језгара: бела језгра са црним бројем или трака различите боје

Унутрашње облоге: Унутрашње облоге могу бити екструдиране или преклопљене. Материјали морају бити прикладни за радну температуру кабла и компатибилни са изолационим материјалом.

Оклоп од челичних жица: Код вишежилних каблова, оклоп се поставља на унутрашњу облогу која испуњава челичне жице. Једножилни каблови за употребу на наизменичном струју. системи ће се састојати од немагнетних челичних жица.

Спољни омотач: Дебљина омотача, својства материјала морају бити у складу са ИЕЦ 60502 и ГБ/Т 12706.

Кабл отпоран на ватру: Користи се спољни омотач ПВЦ материјала отпорног на пламен. Класе отпорне на ватру могу се класификовати у три категорије: група А, Б и Ц.

Ватроотпорни кабл: Око проводника треба намотати два слоја лискунасте траке.

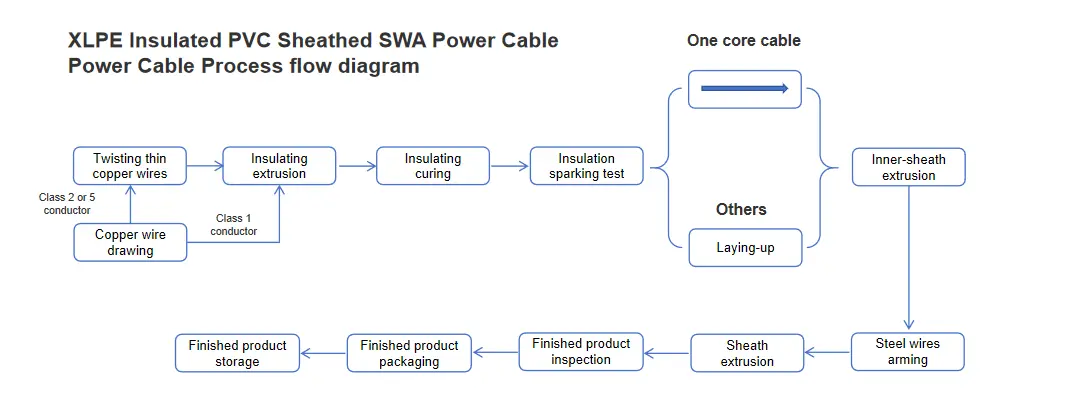

Дијаграм тока процеса

Параметар перформанси

Називни напон: 0,6/1 кВ

Испитни напон: 3,5 кВ током 5 минута није дошло до квара

Радна температура: -5ºЦ до +90ºЦ

Температура кратког споја: +250 ºЦ

Минимални радијус савијања: 15* ОД;

Минимални статички радијус савијања: 10* ОД;

Тест кабла:

1. Тест отпора проводника на једносмерну струју: ДЦ отпор проводника од 20ºЦ мора бити у складу са ГБ/Т 3956-2008, ИЕЦ 60228.

2. Тест наизменичног напона: 3.5кВ/5мин, без слома.

Тест узорковања:

1. Инспекција структуре проводника: Мора бити у складу са техничким захтевима ГБ/Т 3956-2008, ИЕЦ 60228.

2. Величина изолације, облоге, оклопа од челичне траке и структуре омотача мора бити у складу са захтевима ГБ/Т 12706.1-2020, ИЕЦ 60502.1.

Испитивање термичког истезања:

Поступци узорковања и испитивања морају бити у складу са одредбама ГБ/Т 2951.21-2008, ИЕЦ 60811-2-1, Поглавље 9, а резултати ће бити у складу са одредбама ГБ/Т 12706.1-2020, ИЕЦ 60502.1.

Тест типа:

Испитивање механичких и физичких перформанси изолације и омотача мора бити у складу са захтевима ГБ/Т 12706.1-2020 и ИЕЦ 60502.1.

Електричне перформансе морају бити у складу са ГБ/Т 12706.1-2020, ИЕЦ 60502.1

Испитивање сагоревања једног кабла мора бити у складу са ГБ/Т 19666-2019, ИЕЦ 60332.

Тест отпорности на пламен у пакету кабла испуњава захтеве ГБ/Т 19666-2019, ИЕЦ 60332.

Испитивање отпорности на пожар каблова мора бити у складу са захтевима ГБ/Т 19666-2019 и ИЕЦ 60331.

Капацитет струје у амперима (А)

Паковање и достава

Детаљи паковања:

Одређује се количином и захтевима које купујете. Може се преговарати.

Лука: Лука Тиањин

Достава: морем, ваздухом, експресом.
